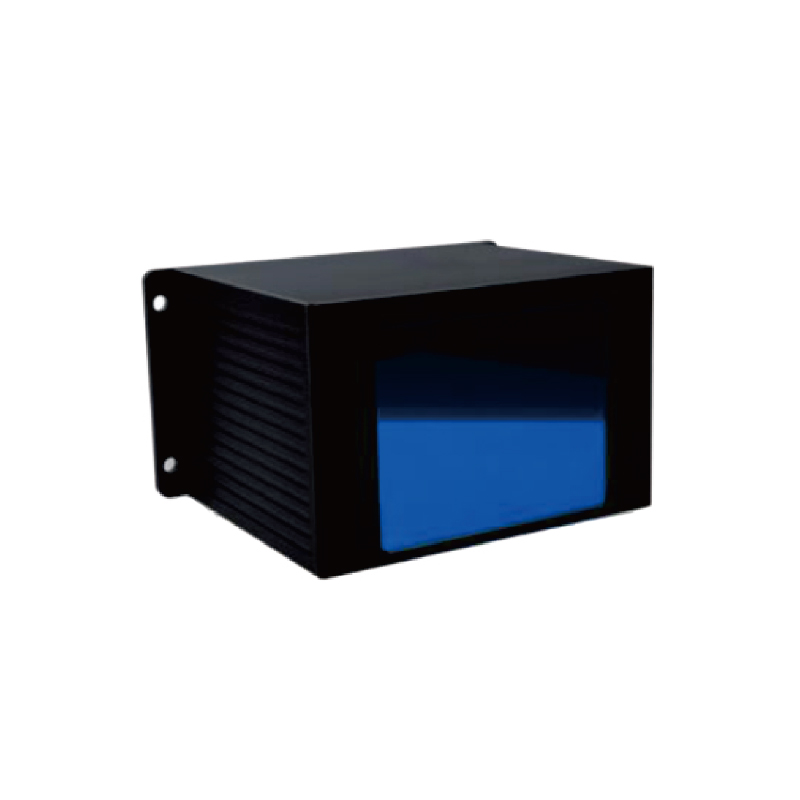

測高雷達DG-J006
測高雷達DG-J006是一個可監測船舶高度和同時又具備雷達功能的設備，該設備具有寬溫，且自身在干擾的環境下具有高抗性的特點。
尺寸（長*寬*高）: 200mm*220mm*180mm
-
激光模塊參數
激光測距模組 LRF-26-600L LRF26-1000L 激光測距模組 LRF-2571-L LRF-2571-AW 激光測距模組 LRF28-1000B LRF28-1500B LRF28-2000B 激光波長 900-908nm 人眼安全 激光器類型 LD 距離測距范圍(起測-最大量程) 3.5-800M 3.5-1000M 距離測量分辨率 0.1M 距離測量精度 1M 傾角測量 無 供電電壓 3.3V±500mV(標配)/5-20V 功耗 ＜160 mw 靜態功耗 120 mw 控制方式 指令集(標配)/定制 光學口徑 24 mm（標配） 激光光束發散角 3.5 mrad 3.5mard 沖擊震動 10g 通信類型 TTL(3.3V) 標配 重量 97±1g 尺寸(長*寬*高) 110*75*40mm 線纜長度 100mm(標配)/定制 備注：典型值測量條件，被測目標尺寸1.5m*1.5m，被測目標反射率不大于0.3(905nm激光)；戶外能見度大于5公里。除非特別注明，貨物的典型值是指標準配置。 -
雷達參數
雷達特性 工作頻率 24.05~24.25 GHz 響應時間 ≤100ms 檢測距離 ≤1500m (船) 距離精度 ±0.05m 距離分辨率 1.3m 速度范圍 ±20m/s 速度精度 0.2km/h 速度分辨率 0.5km/h 垂直角度范圍 ±6° 水平角度范圍 ±60° 水平角度精度 ±1° 水平角度分辨率 ＜7° 電氣特性 電源電壓 DC12V 功率 15W 通信方式 4S-485、10/100M以太網 機械特性 尺寸 202(W)*260(H)*53(D) mm 重量 2.3 kg 封裝 堅固鑄鋁防水外殼、IP67級 工作環境 溫度范圍 -40℃~85℃ 濕度范圍 0-95% RH 風速范圍 ≤160 km/h -
測距雷達
參數 符號 最小值 典型值 最大值 單位 說明 發射機 發射頻率 f 24 26 GHz 輸出功率(EIRP) P out 13 20 dBm 天線角度 波束寬度(-3dB) 水平方向 8 ° 垂直方向 8 ° 電源 工作電壓 Vcc 9 12 24 V 工作電流 Icc 28 mA 典型值 環境 工作溫度 Top -45° +85° ℃ 外形尺寸 φ74mm * 64mm m'm 重量 215 g 測量指標 測距范圍 0.1~40m 測量精度 ±1cm 分辨率 1mm 啟動時間 1s -
安防雷達
參數 指標 雷達測量性能 距離 2.6~2000m 距離精度 ±0.65m 測速范圍 -12m/s~﹢12m/s 速度分辨率 0.2m/s 測速精度 ±0.05m/s 水平可視角度 90° 俯仰可視角度 25° 角度測量精度 ±0.5° 跟蹤目標 ≥64 掃描方式 電子掃描 數據刷新率 8HZ 雷達通用參數 工作頻段 X波段 電源 AC 220V（+12V/+24V可選） 功耗 ≤20W 對外接口 以太網 尺寸 240*160*50mm3 （長*寬*高） 重量 ≤3kg 工作溫度 -20℃~65℃ 防水防塵等級 IP67 環境風速 8級風下正常工作，12級風下不損壞 -
